Усилвател LAB GRUPPEN PLM 12K44 SP 12000 вата
Характеристики:
12 000 W усилвател с 4 гъвкави изходни канала и до 5 900 W канален изход за приложения в турнета
Lake цифрова обработка на сигнала за несравнимо управление на високоговорителите и контрол на системата
Интегрирани 8x8 канала на двойна резервирана цифрова аудио мрежа Dante с поддръжка на AES67
4 x 3000 вата на 2 ома, 4 x 3000 вата на 2,67 ома, 4 x 3000 вата на 4 ома, 4 x 1900 вата на 8 ома, 4 x 950 вата на 16 ома, 4 x 3000 вата на Hi-Z 70 V, 4 x 3000 вата в Hi-Z 100 V
Доказано и надеждно изходно стъпало Class-TD със собствена високоефективна охладителна система Intercooler
Rational Power Management (RPM) осигурява пълна гъвкавост за разпределяне на наличната мощност във всичките 4 изходни канала
Най-добрата в класа корекция на фактора на мощността (PFC) с моделиране на потреблението на ток намалява текущите разходи и минимизира въздействието върху околната среда
Ограничаване на ниското напрежение (UVL) за продължителна работа по време на сериозни спадове на захранващото напрежение
Специално бордово наблюдение и наблюдение на товара за пълно спокойствие
Излишни аудио входове и вградено системно наблюдение за пълна сигурност на системата
Осветен бяло-черен дисплей на предния панел и бутони за навигация в менюто
100 потребителски настройки за проста и ефективна системна конфигурация и настройка
3 вентилатора на въздушния поток отпред към задната част с контрол на температурата за оптимална скорост и намален шум
4 "Lake Class" аналогови входни канала с Iso-Float земна изолация
4 входни канала на AES/EBU (AES3) цифрово аудио, поддържащо всички стандартни честоти на дискретизация до 192 kHz с 24-битова резолюция
2 индустриални стандартни RJ-45 порта осигуряват двоен резервен Dante интерфейс и отдалечена конфигурация чрез Lake Controller и софтуера Dante Controller
Балансирани аналогови и AES/EBU аудио входове на индустриални стандартни XLR конектори
1 NLT8 и 2 NLT4 индустриални стандартни изходни конектори със завъртане
Разглобяем индустриален стандартен захранващ кабел с въртяща се ключалка, номинален на 250 V / 32 A
Свалящи се решетки на филтъра за прах за повишена циркулация на въздуха
Спецификация:
генерал
Обработка / Мрежа: Lake / Dante
Брой канали на усилвателя: 4
Обща мощност на пакета за всички канали (споделяне между каналите с RPM): 12000 W
Максимална изходна мощност (задвижвани всички канали)1
2 ома: 3000 W
2,67 ома: 3000 W
4 ома: 3000 W
8 ома: 1900 W
16 ома: 950 W
Hi-Z 70 V : 3000 W
Hi-Z 100 V: 3000 W
Максимална изходна мощност единичен канал1
2 ома: 4400 W
2,67 ома: 5900 W
4 ома: 4600 W
8 ома: 2300 W
16 ома: 1150 W
Hi-Z 70 V : 3300 W
Hi-Z 100 V: 4700 W
Изходни модули на усилвател (всички модели, всички канали)
Пиково изходно напрежение: 194 V
Макс. изходен ток: 67 A
Рационално управление на мощността (RPM): Независимо от модела, всеки канал има потенциал да достави максималната изходна мощност на един канал
Ограничение на напрежението по подразбиране (може да бъде премахнато с RPM конфигурация): 175 V
Характеристики на защита: Ограничител на среден ток (CAL), Защита на много висока честота (VHF), Защита на постоянен ток (DC), Защита от късо съединение, Ограничител на ток, Ограничител на напрежение, Температурна защита
Аудио производителност (платформа на усилвател с цифров вход)
THD + N 20 Hz - 20 kHz за 1 W: < 0,05 %
THD + N при 1 kHz и 1 dB под изрязване: < 0,04 %
Динамичен диапазон: > 114 dB
Разделяне на канали (Crosstalk) при 1 kHz: > 70 dB
Честотна характеристика (1 W на 8 Ohm, 20 Hz - 20 kHz): +/- 0,05 dB
Вътрешна честота на дискретизация / път на данни: 48 / 96 kHz / 32 бита с плаваща запетая
Забавяне на разпространението на продукта AES 96 kHz / аналогов вход: 1,61 / 1,68 ms
Обработка на езерото
Обработка на високоговорителя: До 4 модула на класически/линейно-фазов/FIR кросоувър, EQ, закъснение, LimiterMax™ - пикови и RMS ограничители
Настройка на системата: Групов контрол с асиметрични филтри Raised Cosine™ MESA EG™
Входно резервиране / Матрица: Автоматично 4 нива на входно резервиране / 4 входни миксера
Системна интеграция: Изчерпателен протокол на трета страна през UDP Ethernet
Измерване и анализ
Генериране и анализ на пилотен тон: Да
Анализ на импеданса на товара: Да
Анализатор в реално време (RTA), интеграция на трета страна: Да
Аудио мрежа Dante
Dante I/O: 8 x 8
Топология на мрежата / резервиране: Гъвкава топология / Поддържа верижно свързани и двойни излишни мрежи
Честота на дискретизация / транспорт: 48, 96 kHz / Uni + Multicast
Мрежово забавяне: 0.25, 0.5, 1.0, 2.0, 5.0 ms
Предварителни настройки на устройството
Места в локалната памет за настройките на продукта: 100
AES входове
Входове: 4 AES входа
Поддържани честоти на дискретизация / разделителна способност: 44.1, 48, 88.2, 96, 176.4, 192 kHz / до 24 бита
Преобразуване на честота на дискретизация THD+N 20 Hz - 20 kHz непретеглено: 0,0000003
Аналогови входове
Входове: 4 висококачествени входа с Iso-Float земна изолация
Максимален вход / цифрова справка: +26 dBu / +21 dBu
Честота на дискретизация / Резолюция: 96 kHz / 24 бита
Входен импеданс балансиран / небалансиран: 20 / 10 kOhm
THD+N (типично при 1 kHz непретеглено): 0,0000022
THD+N (типично при 20 Hz и 20 kHz непретеглено): 0,0000033
Ограничители
Регулируем ограничител на пиковото напрежение между пробите (ISVPL): 17,8 - 194 V, размер на стъпката 0,1 V
Ограничител на токов пик < 300 ms: 67 A пик
Текущ среден ограничител (CAL) > 300 ms: 33 рамена
MaxRMS (rms ограничител на напрежение): Да
MaxPeak (ограничител на пиково напрежение): Да
печалба
Коефициент на усилване: 22 - 44 dB, размер на стъпката 0,1 dB
Изходен атенюатор: -Inf до 0 dB, размер на стъпката 0,25 dB

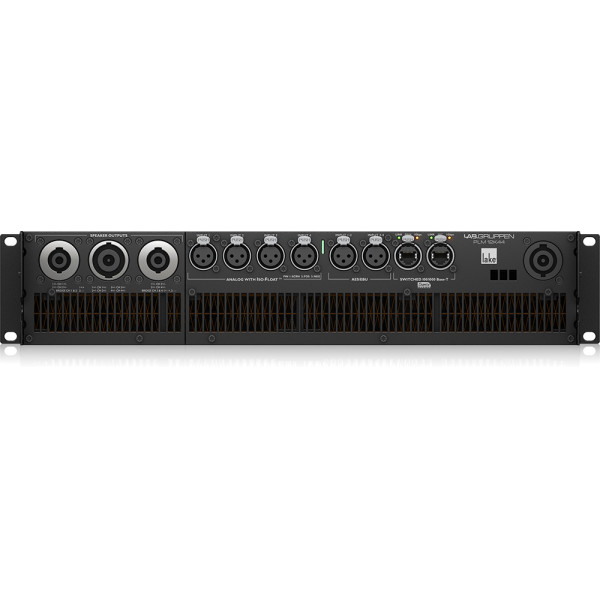

Интерфейс на задния панел
Аналогов, 2-канален I/O (вход + връзка): 4 x 3-пинов XLR, електронно балансиран
AES / EBU / I/O (вход + връзка): 2 x 3-пинов XLR
Изходни конектори: Стандартен за индустрията конектор за високоговорител с въртящо се заключване (1 x NLT8, 2 x NLT4) или 4 свързващи клеми (чифтове)
Автоматично 10/100, Автоматична връзка нагоре: 2 x RJ45
Интерфейс за управление и наблюдение: Чрез Ethernet за софтуер Lake Controller или DLM (протокол на трета страна)
Подвижен захранващ кабел: Стандартен за индустрията конектор за захранване с въртящо се заключване, номинален на 250V/32A
Охлаждане: Три вентилатора, въздушен поток отпред и отзад, скорост с контролирана температура

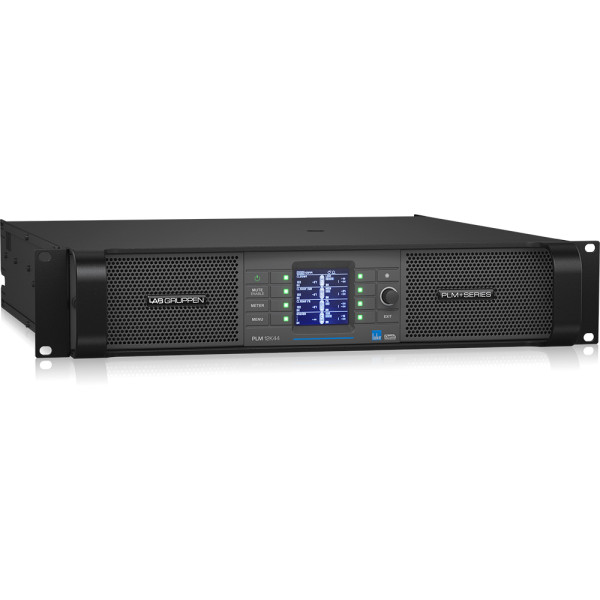

Потребителски интерфейс на предния панел
Дисплей: 2,5 инча, черно/бял, четим на дневна светлина LCD
Индикатори за грешка/Предупреждение/Ограничение/Клип: RGB светодиоди и подробно описание на грешката на дисплея
Бутони за заглушаване и меки функционални бутони: 8 предоставени
Бутон за захранване в режим на готовност: Вкл./Режим на готовност
Бутон за активиране на заглушаване: Позволява заглушаване на изходи и входове чрез клавиатура с меки бутони
Бутон за измервателни уреди: Превключва между изгледи за измервателни уреди
Бутон за меню: Осигурява управляван от меню интерфейс за пълнофункционално управление на предния панел
Ротационен енкодер: Да
Бутон за изход: Осигурява функция „назад“.
Мрежово захранване
Номинално напрежение: 100 - 240 V AC 45 - 66 Hz
Работно напрежение: 70-265 V AC
Щепсел: NEMA L5-30 "Twist lock" 125 V / 30 A и CEE 7/7 "Schuko" 230 V / 16 A
Характеристики на захранването
Мек старт / Пускова мощност: Да / Макс. 8 ампера
Корекция на фактора на мощността (PFC): 0,98
Регулирано захранване в режим на превключване (R.SMPS): Да
Ограничител на емулация на прекъсвача (BEL): Конфигурируем праг на тока и профил на прекъсвача
BEL максимален праг на тока: 25 A
Ограничител на средната мощност (PAL): Да
Ограничител на ниско напрежение (UVL): Да
Защита от ниско и пренапрежение в мрежата и толерантност към мрежови проблеми: Да
Размери
Релса за багажник към задния панел: W: 483 mm (19"), H: 88 mm (2 U), D: 424 mm (16")
Обща дълбочина на опората отпред и отзад: D: 498 mm (19,6")
Тегло
Тегло: 16,5 kg (36 lbs)
Завършете
Покритие: Черно боядисано стоманено шаси с черна боядисана стомана/алуминиева предна част
